Кромкофрезерная машина SMF-900
Производитель: OMCA (Италия)

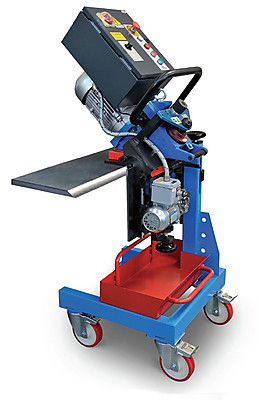

Кромкофрезерная машина СМФ-900 изготовлена для обработки кромки стальных листов из углеродистой и нержавеющей сталей под сварку, фаскорез работает как в стационарном варианте (на подвижной основе для обработки кромки под сварку на заготовках маленькой и средней величины, которые оператор подает вручную) а также кромкорез СМФ-900 работает и в мобильном (например, на балансире для обработки кромки под сварку на листах больших размеров, находящихся на рабочем столе).

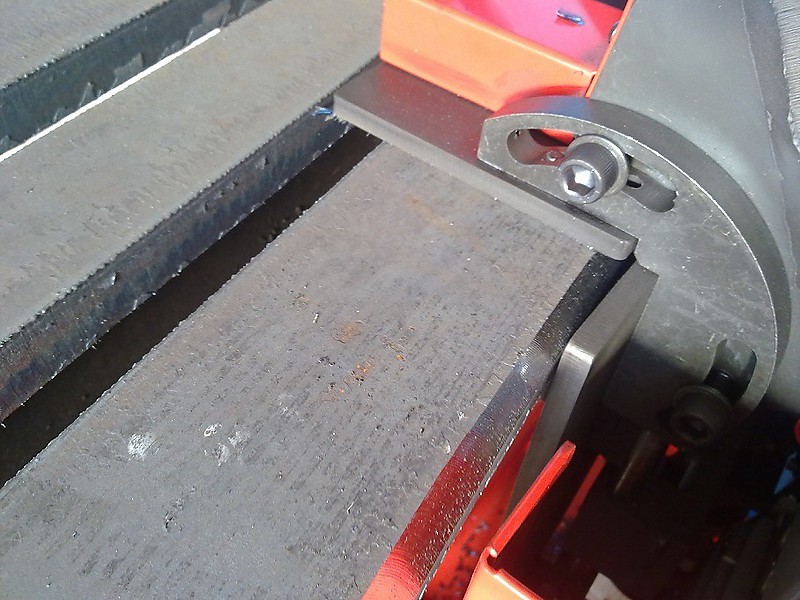

Обработка кромки производится специальной фрезой диаметром 63 мм с пятью твердосплавными пластинками. Кромкофрезерный станок OMCA SMF-900 имеет устройство автоматической подачи по кромке листа со скоростью 0,6 м/мин. Снятие фаски за один проход оператором не должна превышать 6 мм.
Фаскорез осуществляет съемку фаски под сварку с глубиной фаски от 5 до 28мм, шириной 45мм, углы от 15° до 45°. Кромкорез оснащается специальной колесной подставкой.

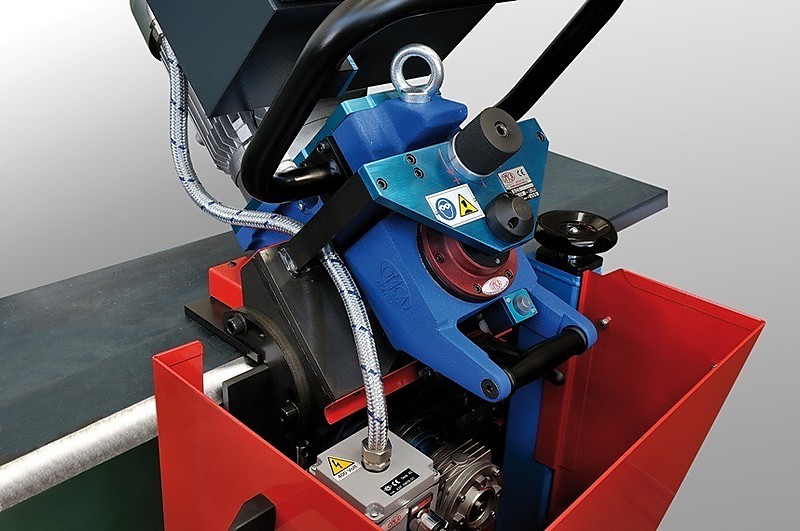

Когда необходима обработка кромки на больших листах, кромкорез закрепляют на самом краю листа, при этом положении фаскосъемная машина не требует специальной подставки на колесиках-это стандарнтый вариант фаскореза. Фаскосъемная машина СМФ-900 имеет электронную автоматическую подачу листа в зону работы дисковой фрезы в стационарном Фаскосъемная машина имеет плавную регулировку скорости подачи материала в зону обработки.
Фаскосъемна я машина хорошо себя зарекомендовала в тяжелом машиностроении, судостроительной отрасли и на крупных заводах металлоконструкций.
Кромкофрезерный станок удобен и прост в эксплуатации, для обучения вашего персонала производить операцию снятие фаски на СМФ-900 не потребуется много времени.
Технические характеристики
| Толщина обрабатываемых листов | 8 - 50 мм |
| Ширина фаски (мах диагональ) | 50 мм |
| Глубина обработки (при угле обработки 45°) | 5 - 33 мм |
| Углы обработки | 15 - 60° |
| Скорость снятия фаски | 0 - 1,0 м/мин |
| Напряжение питания электродвигателя | 400 В |
| Частота вращения вала двигателя | 750 об/мин |
| Диаметр фрезы | 63 мм |
| Вес кромкореза без подставки | 165 кг |
Применение
- Глубина разделки за один проход не должна превышать 5 - 6 мм.
- Когда заготовка имеет малый вес, рекомендуется использовать станок в стационарном положении. Обрабатываемая деталь в станок подается вручную, затем захватывается роликами устройства автоподачи и двигается самостоятельно.
- Для обработки тяжелой и крупногабаритной делали или листа стали, фаскосниматель может быть снят с подставки и размещен непосредственно на заготовке.

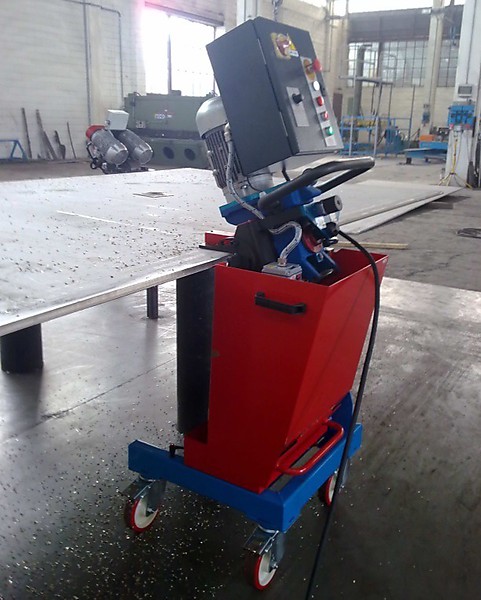

- Также фаскосниматель может обрабатывать лист двигаясь по его кромке на колесной подставке. При этом, чтобы исключить проскальзывание фрезы, обязательны условием является - ровная поверхность пола и точно отрегулированная на станке толщина обрабатываемого материала.
- За фаскоснимателя необходимо внимательно следить, так как заготовка может иметь неровные зоны, возникшие вследствие кислородной резки или другие дефекты.
