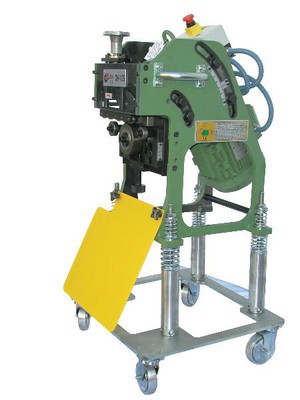

Кромкоскалывающий станок CHP-12G

Производитель: Сevisa (Испания)

Кромкоскалывающий станок СНР 12G предназначен для разделки кромок листовых материалов и труб из углеродистой и нержавеющей сталей, а также из алюминия и его сплавов под сварку. Агрегат может применяться как для обработки кромки под сварку на деталях малой и средней величины, подаваемых вручную в стационарном варианте, так и для обработки кромки под сварку на деталях крупных размеров, расположенных на рабочем столе в мобильном варианте. Конструкция агрегата обеспечивает механическую подачу материала в стационарном и перемещение машины вдоль заготовки в мобильном вариантах, возможность экстренного отключения систем, а также предохраняет электрические цепи от перегрузок.



Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР 12G в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки) (катет); R - твердость металла;

	Углеродистая сталь
	R=40 Кг/мм2		R=50 Кг/мм2		R=60 Кг/мм2
a	w	d	w	d	w	d
25°	12	11	10	11	8	7.5
30°	12	10	10	8.5	8	7
35°	12	9.5	10	8	8	6.5
37.5°	12	9	10	7.5	8	6
45°	12	8.5	10	7	8	5.5
x °	12	w*cos a	10	w*cos a	8	w*cos a



	Нержавеющая сталь
	R=50 Кг/мм2		R=60 Кг/мм2		R=70 Кг/мм2
a	w	d	w	d	w	d
22.5°	6	5.5	5	4.5	4.2	3.8
30°	6	5	5	4.3	4.2	3.6
35°	6	5	5	4	4.2	3.5
37.5°	6	4.5	5	4	4.2	3.3
45°	6	4	5	3.5	4.2	3
x °	6	w*cos a	5	w*cos a	4.2	w*cos a



Пример. Нам надо снять фаску с углом 25 ° , заготовка — из нержавеющей стали с твердостью R=60 кг/мм2. Смотрим нижнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «25о». От этого значения идем влево по строке до столбца R=60 кг/ммо. Значения, которые мы находим, - это ширина фаски (на данном примере — 5 мм) и глубина фаски (на данном примере — 4,5 мм). То есть при заданных условиях (угол фаски 25о и заготовка из нержавеющей стали с твердостью R=60 кг/мм2) можно получить фаску шириной до 5 мм и глубиной до 4,5 мм.
