Осветительные мачты Atlas Copco на базе генераторов QAX и QAS

Осветительные мачты на базе генераторов QAX и QAS

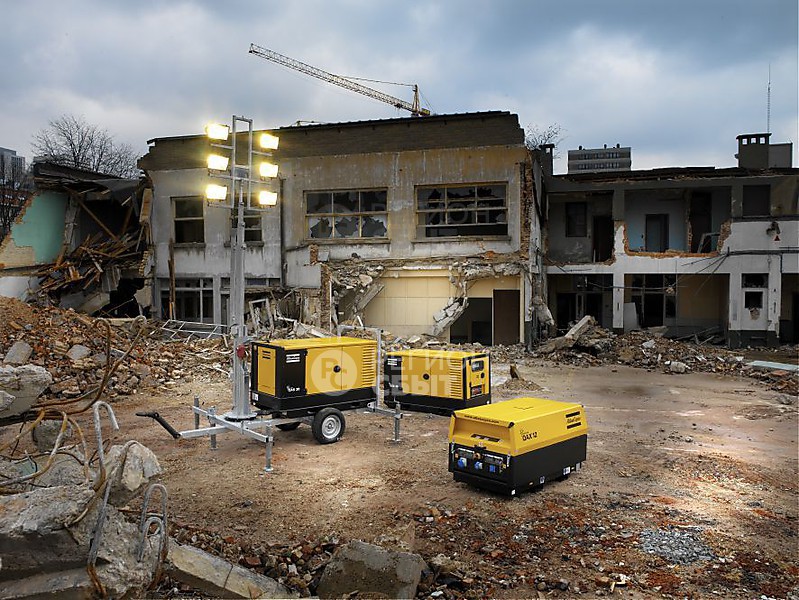

Осветительные мачты Atlas Copco на базе генераторов QAX и QAS
Осветительные мачты на базе генераторов QAX и QAS
Стабилизационные опоры, обеспечивают устойчивость световой установки, при скорости ветра до 80 км/час
Осветительные мачты на базе генераторов QAX и QAS
Осветительная мачта с генератором QAX 12 освещает рабочее пространство на производстве строительного камня
Осветительные мачты на базе генераторов QAX и QAS
На данной осветительной мачте устанавливаются 6 галогенных ламп мощностью по 1500 Вт каждая
Осветительные мачты на базе генераторов QAX и QAS
Лебедочные механизмы позволяют легко и надежно поднимать и фиксировать мачту в нужном положении
Осветительные мачты на базе генераторов QAX и QAS
На раму осветительной мачты могут устанавливаться генераторы QAX12, QAX20, QAX30, QAS14 и QAS20

Производитель: Atlas Copco (Швеция)

Осветительная мачта оборудована шестью галогеновыми прожекторами мощностью 1500 кВт каждый, с общем уровнем светового потока 198000 люмен. Мачта смонтирована на одноосном прицепе, оборудованном прицепным устройством регулируемой высоты, опорным колесом, стояночным и обгонным тормозами. Четыре крепких стабилизатора с автоматическими замками обеспечат легкость и надежность установки осветительной мачты на любой неподготовленной площадке и сопротивляемость ветру до скорости 80 км/час.

Существуют два типа осветительных вышек:
- полная дорожная версия
- упрощенная версия для эксплуатации вне дорог общего пользования.

Типы устанавливаемых генераторов: QAX12, QAX20, QAQX30, QAS14, QAS20.

Технические характеристики

Типы устанавливаемых генераторов QAX12, QAX20, QAX30, QAS14, QAS20, QES14 и QES20
Тип и мощность ламп галогенные по 1500 Вт - 6 штук
Общая сила света 198000 Люменов
Вылет мачты (высота) 9,4 метров

Габаритные размеры

Параметр в рабочем положении в транспортном положении
Длина с регулируемым дышлом, мм 4310 4310
Длина с не регулируемым дышлом, мм 4560 4560
Ширина, мм 2800 1510
Высота, мм 9400 2210

Массы осветительных мачт

Модель Дорожная версия Не дорожная версия
QAS 14 1637 кг 1341 кг
QAS 20 1662 кг 1399 кг
QES 14 1308 кг 1285 кг
QES 20 1358 кг 1335 кг
QAX 12 1374 кг 1281 кг
QAX 20 1472 кг 1379 кг
QAX 30 1574 кг 1481 кг

Технические характеристики генераторов

Модель QAX 12 QAX 12 QAX 20 QAX 30 QAS 14 QAS 20 QES 14 QES 20
Номинальное напряжение (межфазное), В 400 230 400 400 230 230 400 400
Номинальный ток, А 17.3 43.9 28.9 43.3 43.5 55.6 19,9 28,9
Максимальный уровень звуковой мощности, дБ(А) 91 91 93 91 86 88 90 91
Коэффициент электрической мощности (сдвиг фаз) 0.8 1 0.8 0.8 1 1 0,8 0,8
Номинальная пусковая мощность, кВА 12 10.1 20 30 10 13.3 13,8 20
Номинальная пусковая мощность, кВт 9.6 10.1 16.0 24 10 13.3 11 16
Обороты, об/мин 1500 1500 1500 1500 1500 1500 1500 1500
Время автономной работы (емкость топливного бака) при полной нагрузке, ч 11.5 11.5 15 11.3 33 23.5 15 11
Объем топливного бака, л 40 40 80 80 115 115 55 55
Расход топлива при полной нагрузке, л/час 3.47 3.47 5.26 7.06 3.48 4.88 3,5 5

Особенности

  • Qc1011 (защита от повышенного и пониженного напряжения).
  • Лебедочные механизмы позволяют легко и надежно поднимать и фиксировать мачту в нужном положении.
  • Телескопическая четырехсекционная.
  • Ручной подъем/спуск при помощи лебедки с тормозом безопасности.
  • Общая высота — 9,4 м.
  • Угол поворота — 355°.
  • Спиральный электрический кабель.
  • Стабилизационные опоры, обеспечивают устойчивость при скорости ветра до 80 км/час.
  • Температурный режим эксплуатации от -18°С до +50°С.
  • Четырехполюсной автомат.
  • Удобный доступ к компонентам через большие дверцы и люки.
  • Усиленный стальной шумопоглощающий оцинкованный кожух с цинковым покрытием.
  • Панель с электрическими розетками.

Прайс лист

Артикул Наименование Цена, руб
8170020955Генератор QAX30 BOX ELR 16A-RIM 16A-3PH по запросу
0000035369Осветительная мачта упрощенная QASпо запросу
