Производитель: Atlas Copco (Швеция)

Система модульных (секционных) виброреек BT90 разработана для уплотнения и выравнивания, бетонной смеси шириной до 25м. За счет отсутствия прогибов по длине и жесткости конструкции в целом, модульная виброрейка широко применяется при строительстве взлетно-посадочных полос аэродромов, возведении пролетных строений мостов, тоннелей, бетонировании крупногабаритных фундаментов с толщиной слоя до 300-350мм. Жесткость всей конструкции обеспечивается за счет упорных рам специальной треугольной формы.
При помощи секционной виброрейки можно формировать различные профили бетонной плиты: двухскатный, выпуклый, вогнутый. Это возможно за счет применения уникальной системы регулирования, которая позволяет формировать между секциями угол до двух градусов; при длине виброрейки 25м высота перепада горизонта от центра к краю составляет 125мм. Виброрейка собирается из модулей (секций) таким образом, чтобы получить необходимую ширину рабочей полосы. Стандартная длина секций составляет 1, 2 и 3м.

Модульные секции комплектуются двумя типами двигателей: бензиновым и электрическим, также возможно заказать пневматический привод. (См. технические характеристики.)

Двигатель приводит в движение вал с равномерно расположенными эксцентриками, проходящий по длине секций, равномерно распределяя вибрационное воздействие по всей длине конструкции. Вибрационный вал сбалансирован и соединяется между модульными секциями с помощью системы муфт и резиновых крестовин.

Вибродвигатель поставляется в комплекте с концевой стойкой. Концевая стойка, также как и секция вибродвигателя, оснащена лебёдками, которые предназначены для равномерного протягивания виброрейки по карте бетонирования. Средняя скорость протягивания виброрейки должна составлять 1 погонный метр в минуту.

Возможна поставка полу-метровой неприводной (без вала) секции, которая может устанавливаться с противоположной от вибродвигателя стороны. Секции между собой соединяются с помощью двух болтов и регулировочной шпильки, что позволяет осуществлять сборку-разборку виброрейки одним оператором, при этом значительно сокращая время всех операций.

Также компанией Atlas Copco производятся модульные секции, работающие за счет сжатого воздуха. Принцип работы данной виброрейки основывается на прохождении воздуха через перепускные клапаны пневматических вибраторов, которые равномерно распределены по всей длине секций.

Технические характеристики:

Тип привода BT90E BT90P BT90Pn Концевая стойка
Двигатель электрический, 400В-3-50Гц бензиновый, Honda GX270 пневматический, компрессор 6 бар -
Мощность (кВт) 3 5,5 - -
Частота вращения (об/мин) 2865 2900 - -
Вес (кг) 155 120 75 18
Длина (мм) 720 720 278 200
Ширина (мм) 535 620 585 520
Высота (мм) 980 980 970 970

Особенности:

  • Длина секционной виброрейки до 15 м для электрического и бензинового привода.
  • Длина до 25 м для пневматического привода, при длине рейки более 15 метров рекомендуется использовать два компрессора с каждой стороны виброрейки для избежания потерь давления.
  • Основной принцип: модули (привод + элементы) набираются таким образом, чтобы получить необходимую ширину рабочей полосы.
  • Использование любых видов энергии – электричество, бензин, сжатый воздух.
  • При помощи секционной виброрейки можно формировать различные профили бетонной плиты: двухскатный, вогнутый, выгнутый.
  • Жесткость обеспечивается за счет специальной конструкции секций, имеющих треугольную форму.
  • Уникальная система муфт.

Электрический / Бензиновый привод в комплекте с концевой стойкой и лебедками

Электрический / Бензиновый привод в комплекте с концевой стойкой и лебедками
Электрический / Бензиновый привод в комплекте с концевой стойкой и лебедками
Модульные секции комплектуются двумя типами двигателей: бензиновым и электрическим, которые приводят в движение вал с равномерно расположенными эксцентриками, проходящий по длине секций, равномерно распределяя вибрационное воздействие по всей длине конструкции. Вибрационный вал сбалансирован и соединяется между модульными секциями с помощью системы муфт и резиновых крестовин. Вибродвигатель поставляется в комплекте с концевой стойкой. Концевая стойка, также как и секция вибродвигателя, оснащена лебёдками, которые предназначены для равномерного протягивания виброрейки по карте бетонирования. Средняя скорость протягивания виброрейки должна составлять 1 погонный метр в минуту.
Артикул Наименование Двигатель Мощность, кВт Частота, об/мин Рабочая ширина, мм Вес, кг Цена, руб
4812050995Электрический привод380В3286556096 284000.00
4812050996Бензиновый приводHonda GX2705,5290056093280000.00

Секции BT90

Секции BT90
Секции BT90
Артикул Наименование Длина, мм Ширина, мм Высота, мм Рабочая ширина, мм Вес, кг Цена, руб
4812050997Секция 1 м1095420376100032 60889.40
4812050999Секция 2 м2095420376200057 97428.10
4812051001Секция 3 м3095420376300082133960.20

Пневматический привод в комплекте с концевой стойкой и лебедками

Также компанией Atlas Copco производятся модульные секции, работающие за счет сжатого воздуха. Принцип работы данной виброрейки основывается на прохождении воздуха через перепускные клапаны пневматических вибраторов, которые равномерно распределены по всей длине секций. Стандартная длина секций составляет 1, 2 и 3м. Под заказ возможна поставка полуметровых секций. С пневматической виброрейкой BT90 рекомендуется использовать компрессор и лубрикатор CLG30 производства Atlas Copco; при длине виброрейки более 15м необходима установка двух компрессоров с обоих сторон. Магистральные трубопроводы соединяются между собой при помощи резиновых колен.
Артикул Наименование Двигатель Рабочее давление, Бар Расход воздуха, м³/мм Рабочая ширина, мм Вес, кг Цена, руб
4812050994Пневматический приводКомпрессор3-60,26040185974.47

Пневматические секции BT90Pn

Пневматические секции BT90Pn
Пневматические секции BT90Pn
Артикул Наименование Длина, мм Ширина, мм Высота, мм Рабочая ширина, мм Вес, кг Цена, руб
4812050998Секция 1 м1095420376100032 97428.10
4812051000Секция 2 м2095420376200058 133960.20
4812051002Секция 3 м3095420376300083182674.80

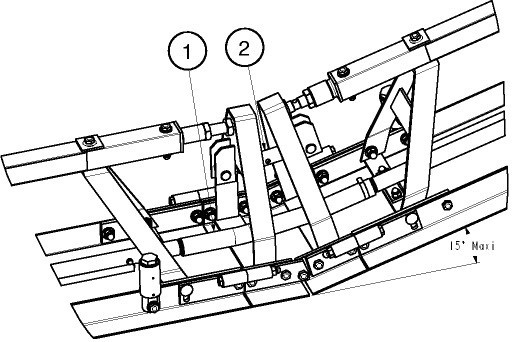

Кронштейн прогиб до 15° для пневматических модульных секций

Кронштейн прогиб до 15° для пневматических модульных секций
Кронштейн прогиб до 15° для пневматических модульных секций
Пневматические виброрейки могут быть оснащены кронштейном, который позволяет создавать угол между секциями равный ± 15º.
Артикул Вес, кг Цена, руб
48120510502557200.00

Аутриггер с роликами

Аутриггер с роликами
Аутриггер с роликами
В качестве дополнительного оборудования для секционных виброреек, разработаны выносные опоры на роликах с возможностью регулировки по высоте – аутриггеры. Аутриггеры применяются в случае невозможности использования опалубки в зоне бетонирования и могут поставляться вместе с рельсо-реечной системой, состоящей из шестиметровых профилей и опор на треногах, регулирующихся по высоте.
Артикул Ширина, мм Высота, мм Вес, кг Цена, руб
48120510493003001128600.00

Дополнительная секция BT90-0,5

Дополнительная секция BT90-0,5
Дополнительная секция BT90-0,5
Возможна поставка полу-метровой неприводной (без вала) секции, которая может устанавливаться с противоположной от вибродвигателя стороны. Секции между собой соединяются с помощью двух болтов и регулировочной шпильки, что позволяет осуществлять сборку-разборку виброрейки одним оператором, при этом значительно сокращая время всех операций.
Артикул Цена, руб
481205100347190.00
