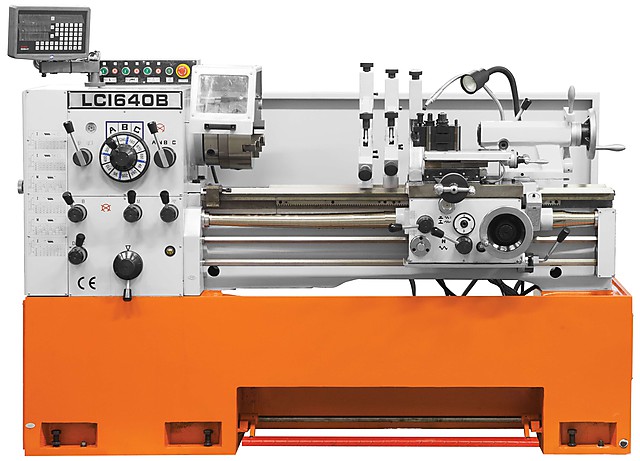

Токарно-винторезный станок Stalex LC-1640B DRO
Производитель: Stalex (Россия/Китай)
Станок токарно-винторезный Stalex LC-360B DRO диаметром обточки над станиной 400 мм и расстоянием между центрами 1000 мм для серийной чистовой обработки металлических деталей различным способом. Способен выполнять нарезку резьбы, вытачивание деталей определенной формы из заготовки, а также сверление.
Технические характеристики
| ø обточки над станиной | 400 мм |
| Макс. ø вращения (съемный мостик) | 590 мм |
| ø обточки над поперечным суппортом | 210 мм |
| Расстояние между центрами | 1000 мм |
| Высота центров | 300 мм |
| Частота вращения шпинделя, 12 | 40-1600 мм/об |
| Конус шпинделя | MT-6 |
| Присоединение шпинделя, Camlock | D1-8 |
| Проходное отверстие шпинделя | 80 мм |
| Максимальный размер инструмента | 20х20 мм |
| Ход поперечного суппорта | 170 мм |
| Ход верхнего суппорта | 100 мм |
| Продольная подача, | 0,059-0,831 мм/об |
| Поперечная подача, | 0,019-0,271 мм/об |
| Метрическая резьба, 21 | 0,5-7 мм |
| Дюймовая резьба, 32 | 4-56 TPI |
| Модульная резьба,21 | 0,5-7 мм |
| Питчевая резьба,32 | 4-56 DP |
| Пиноль задней бабки | MT-4 |
| Диаметр пиноли задней бабки | 55 мм |
| Диаметр и шаг винта подачи | 32/6 мм |
| Ход пиноли задней бабки | 150 мм |
| Расстояние между направляющими | 200 мм |
| Потребляемая мощность | 5,5 кВт |
| Напряжение питания | 380 В |
| Габаритные размеры | 1900×920×1650 мм |
| Масса нетто/брутто | 1800/2000 кг |
Особенности
- Закаленные и отшлифованные направляющие станины.
- Механизм привода шпинделя работает в масляной ванне.
- Защитный кожух ходового винта.
- Регулируемая задняя бабка для точения конусов.
- Шкала на пиноли и маховике задней бабки.
- Лимб для нарезания резьбы.

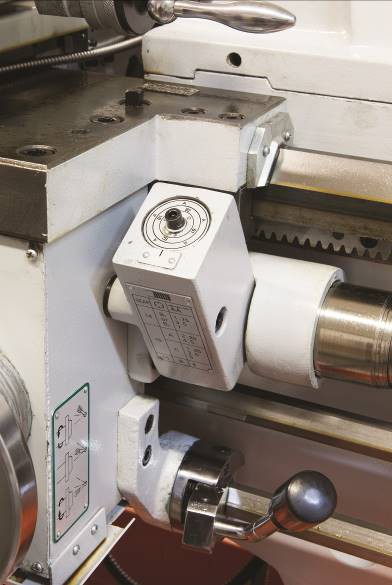

- Автоподача продольная и поперечная.
- Съемный мостик (gap).
- Массивная станина из серого чугуна
Комплектация

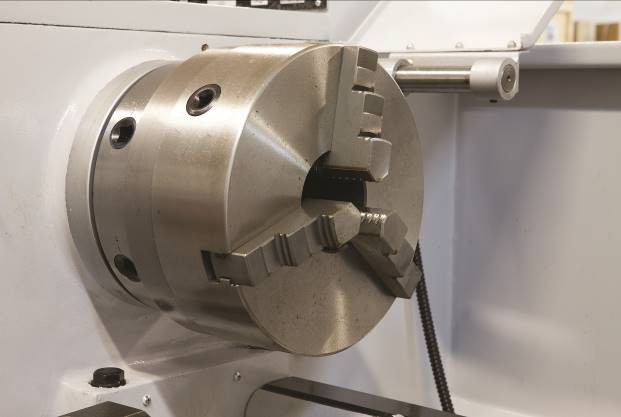

- 3-х кулачковый патрон диаметром Ø250 мм.
- 4-х кулачковая планшайба Ø400 мм.

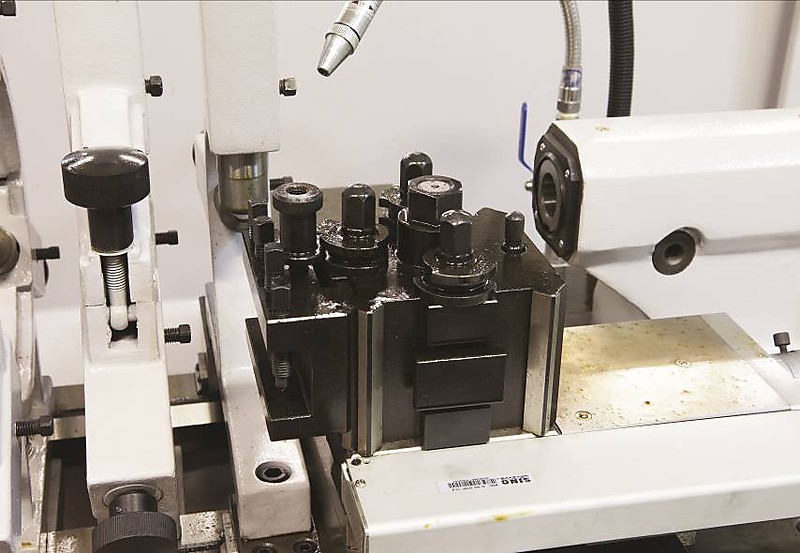

- Быстросменный резцедержатель со сменны-ми резцовыми блоками.
- 4-х кулачковый патрон Ø250 мм.
- Комплект обратных кулачков.
- Неподвижный люнет.
- Подвижный люнет.
- 2 невращающихся центра МК-3.
- Вращающийся центр МТ-3.
- Переходник МТ5/МТ3
- Переходник МТ6/МТ.
- Инструмент для обслуживания.
- Инструкция по эксплуатации.
- Сертификат точности.
- Деталировка.
- Система СОЖ.
- Лампа местного освещения.

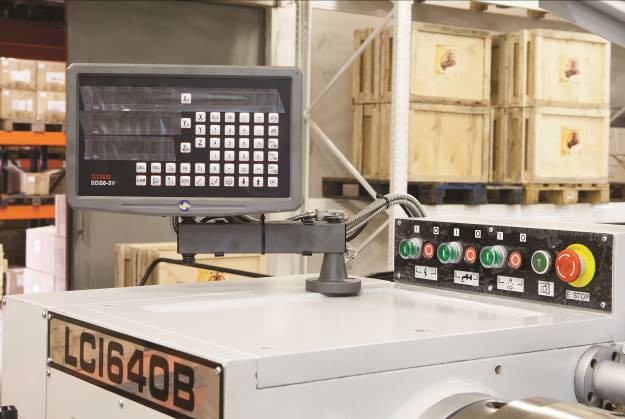

- УЦИ по трем осям.
- Защитная задняя стенка.
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| LC-1640B DRO | Токарно-винторезный станок Stalex LC-1640B DRO | по запросу | |
