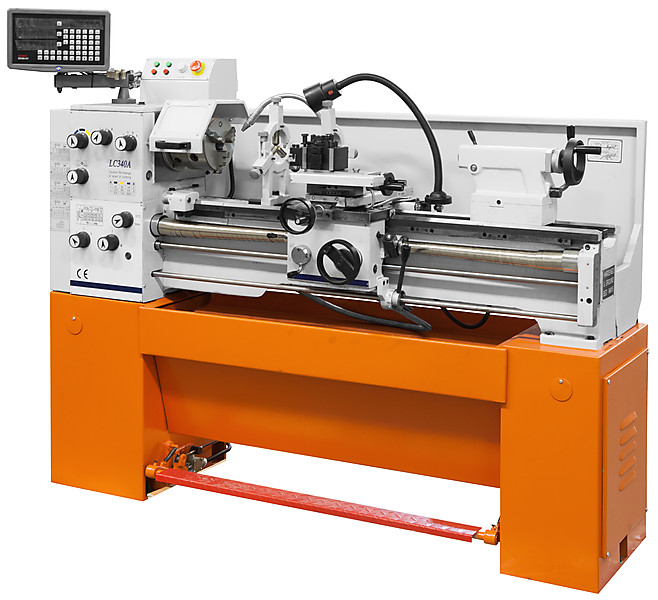

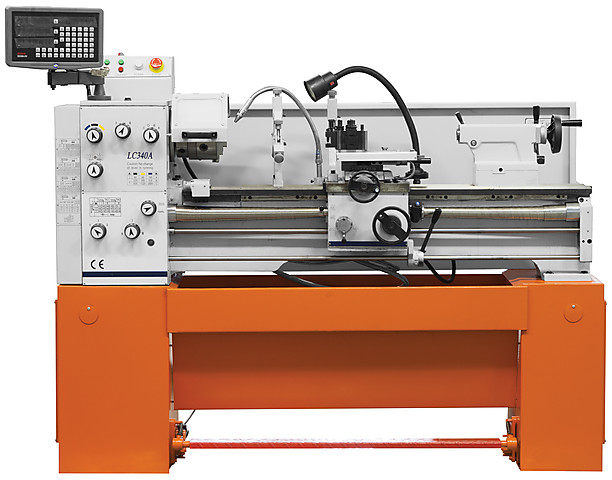

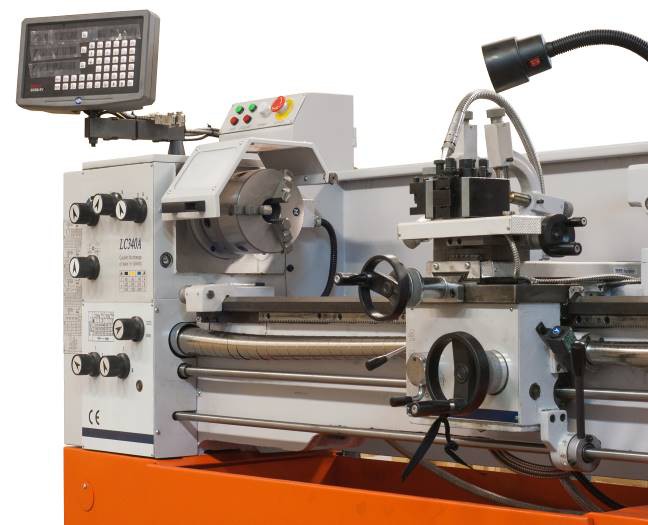

Токарно-винторезный станок Stalex LC-340A DRO
Производитель: Stalex (Россия/Китай)
Станок токарно-винторезный Stalex LC-340A DRO с диаметром обточки над станиной 340 мм для серийной чистовой обработки металлических деталей различным способом. Способен выполнять нарезку резьбы, вытачивание деталей определенной формы из заготовки, а также сверление.
Технические характеристики
| Диаметр обточки над станиной | 340 мм |
| Макс. ø вращения (съемный мостик) | 470 мм |
| ø обточки над поперечным суппортом | 210 мм |
| Расстояние между центрами | 1000 мм |
| Высота центров | 186 мм |
| Частота вращения шпинделя, (диапазон скоростей) | 60-2000 мм/об(9) 50-1720 мм/об(18) |
| Конус шпинделя | MТ-5 |
| Присоединение шпинделя, Camlock | D1-5 |
| Проходное отверстие шпинделя | 38 мм |
| Максимальный размер инструмента | 16х16 мм |
| Ход поперечного суппорта | 137 мм |
| Продольная подача, 60 | 0,03-0,42 мм/об |
| Поперечная подача, 60 | 0,015-0,21 мм/об |
| Метрическая резьба, 20 | 0,25-9 мм |
| Дюймовая резьба, 33 | 4-72 TPI |
| Модульная резьба,12 | 0,25-3,5 мм |
| Питчевая резьба,30 | 8-144 DP |
| Пиноль задней бабки | MТ-3 |
| Ход пиноли задней бабки | 95 мм |
| Расстояние между направляющими | 160 мм |
| Потребляемая мощность | 1,5 кВт |
| Потребляемое напряжение | 380 В |
| Габаритные размеры | 1810/1838×775×1265 |
| Масса брутто/нетто | 700/600 кг |
Особенности
- Закаленные и отшлифованные направ-ляющие станины
- Коробка передач с большим выбором по-дач
- Механизм привода шпинделя работает в масляной ванне
- Защитный кожух ходового винта
- Регулируемая задняя бабка для точения конусов
- Шкала на пиноли и маховике задней баб-ки
- Устройство цифровой индикации по 3-м осям
- Автоматическая продольная и попереч-ная подача
Комплектация

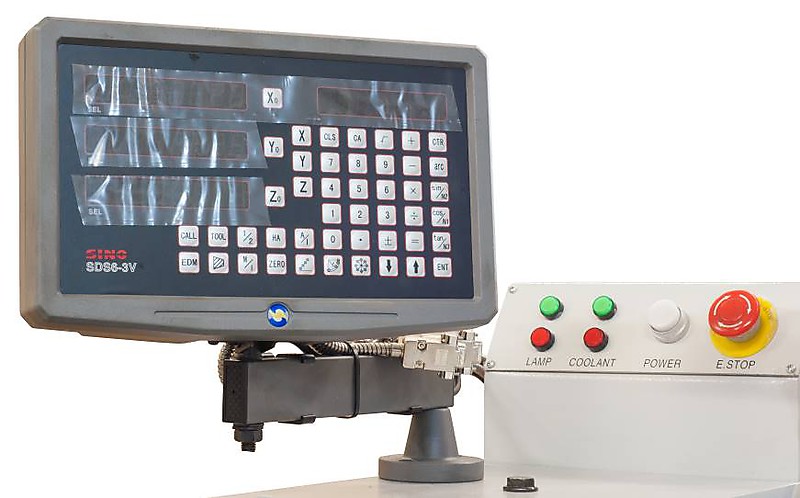

- Устройство цифровой индикации (DRO).
- 3-х кулачковый патрон диаметром Ø160мм.
- 4-х кулачковый патрон Ø 200 мм.
- 4-х кулачковая планшайба Ø300 мм.

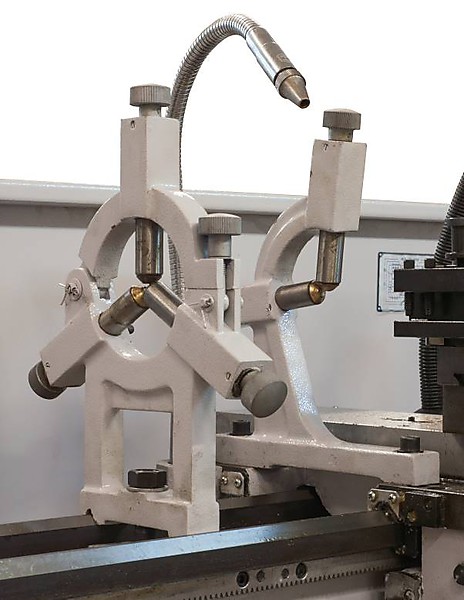

- Неподвижный люнет.
- Подвижный люнет.
- Устройство СОЖ.

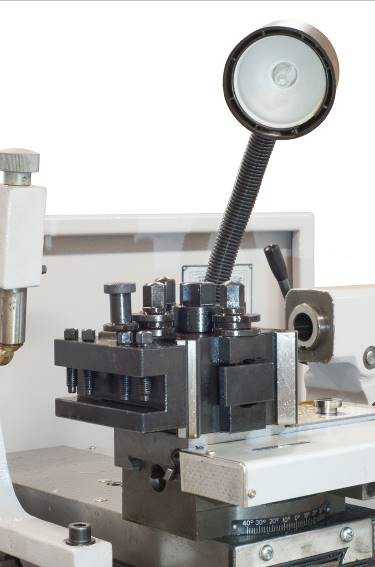

- Быстросменный резцедержатель со сменными ре-резцовыми блоками.
- 2 невращающихся центра МТ-2.
- Вращающийся центр МТ-2.
- Переходник МТ3/МТ2.
- Комплект сменных шестерен для нарезания резьбы.
- Комплект обратных кулачков.
- Инструкция по эксплуатации.
- Деталировка.
- Сертификат точности.
- Лампа местного освещения.
- Инструмент для обслуживания.
- Защитная задняя стенка.
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| LC-340A DRO | Токарно-винторезный станок Stalex LC-340A DRO | по запросу | |
